Montaje del circuito

1

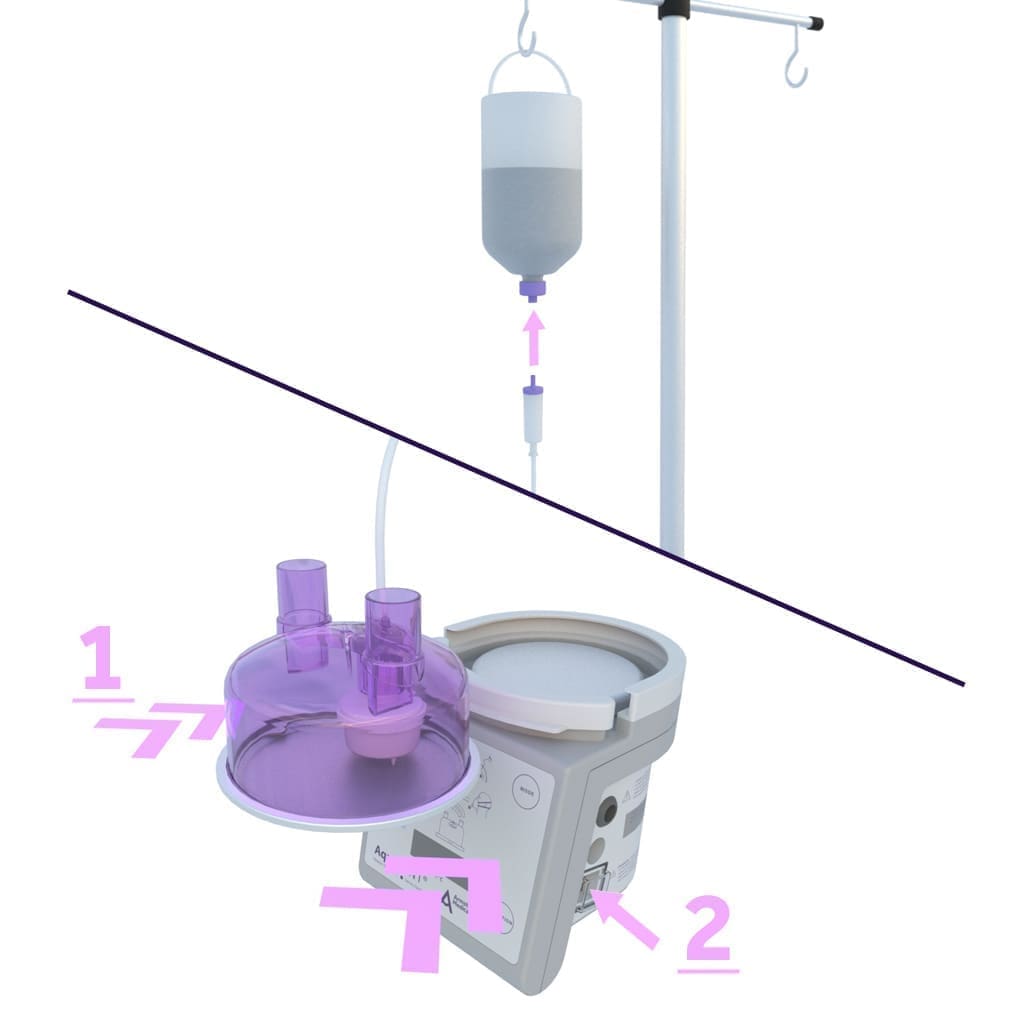

Introduzca la cámara en la placa del calentador y encienda el Calentador Humidificador AquaVENT®. No pinche la bolsa hasta que se haya completado la preparación y se haya iniciado la terapia.

3D rendering of a spike bag and a heater humidifier being set up
2

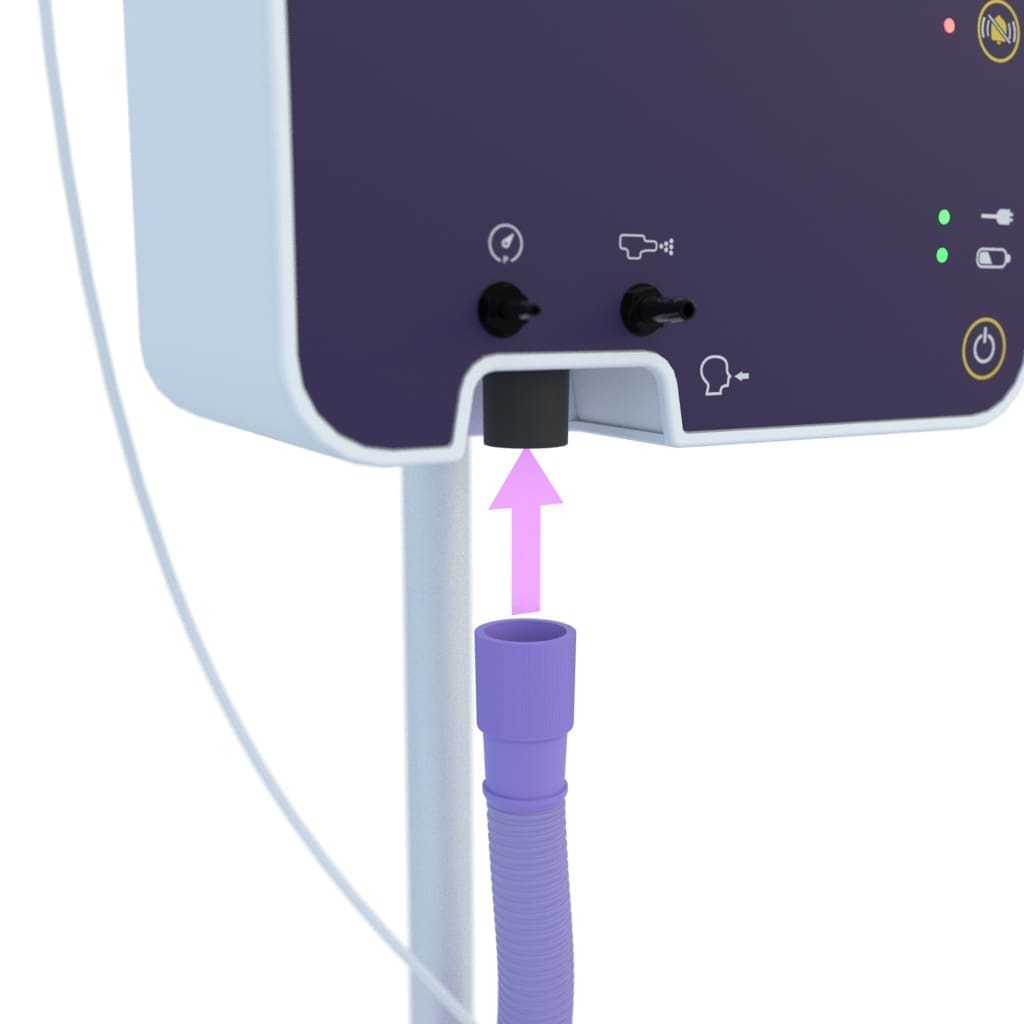

Conecte el tubo corto al FD140i® de AquaVENT.

3D rendering of the AquaVENT FD140i with a circuit being attached
3

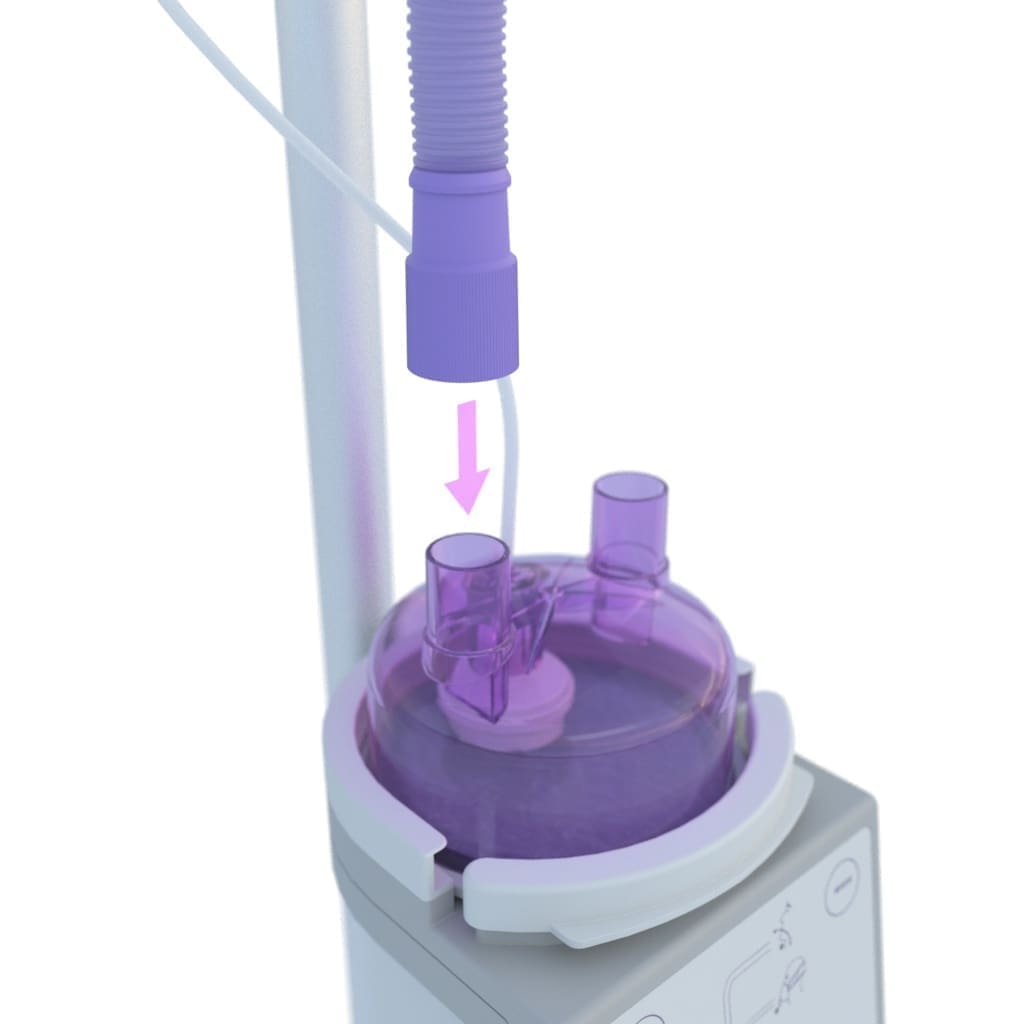

Conecte el otro extremo del tubo corto en la parte izquierda de la cámara.

3D rendering of the heater humidifier with a circuit being attached
4

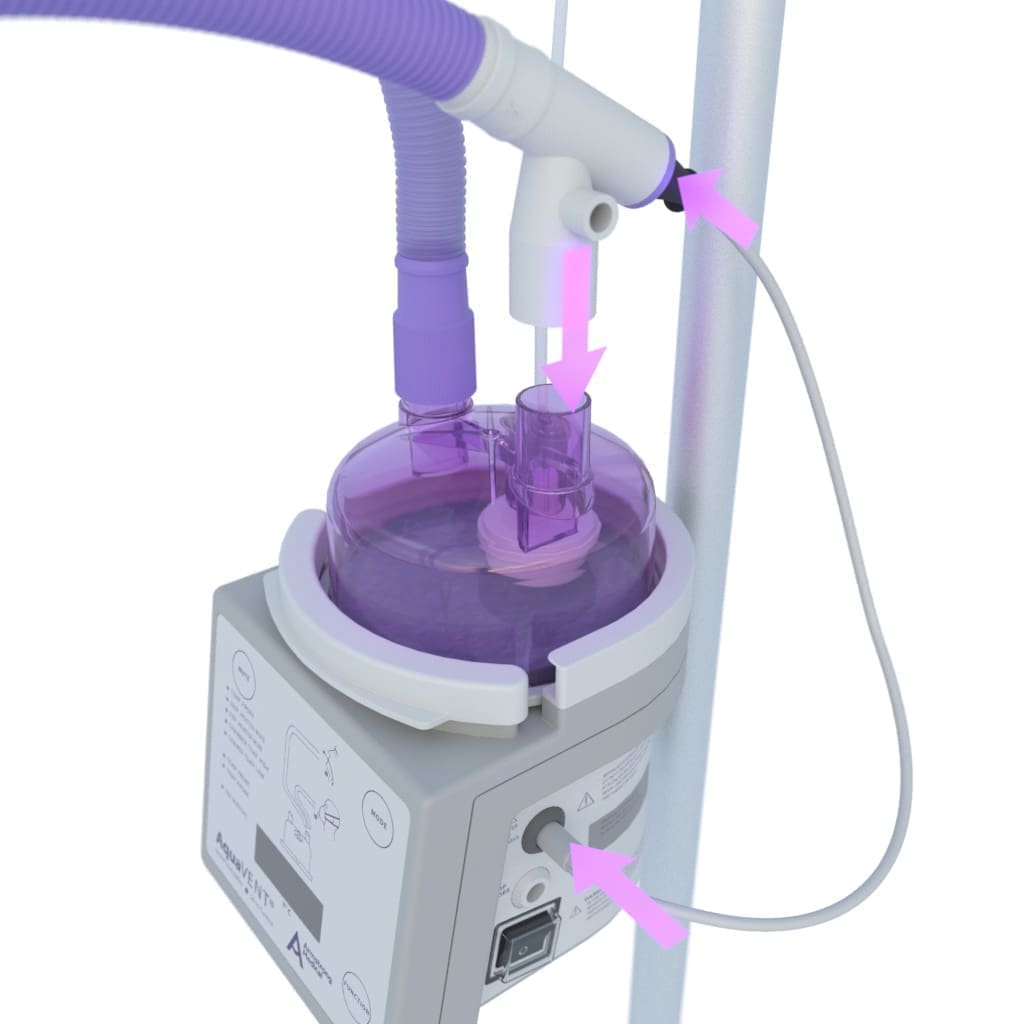

Conecte el tubo inspiratorio en el lado derecho de la cámara. Conecte el cable del calentador como se indica.

3D rendering of the heater humidifier with the temperature probe being attached
5

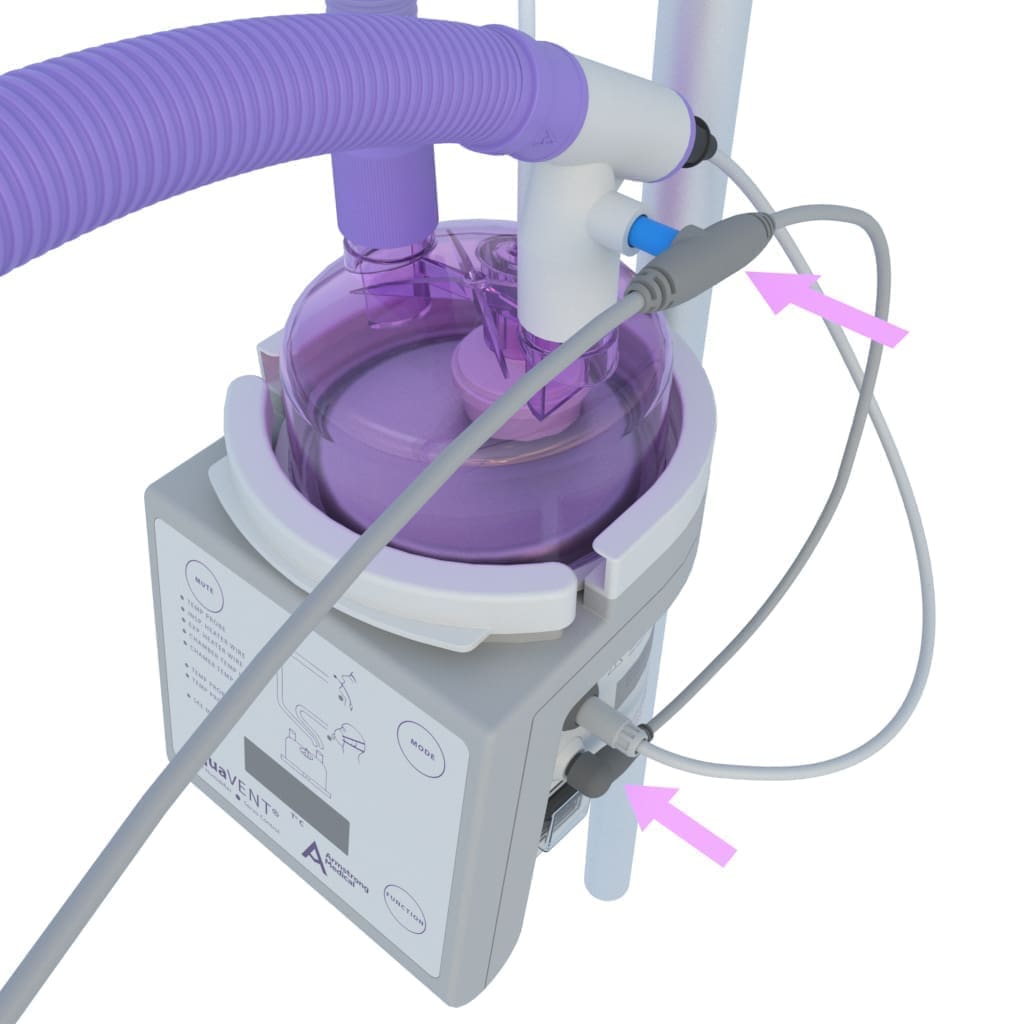

Conecte el cable de la sonda de temperatura como se indica.

3D rendering of the AquaVENT FD140i HFOT screen
6

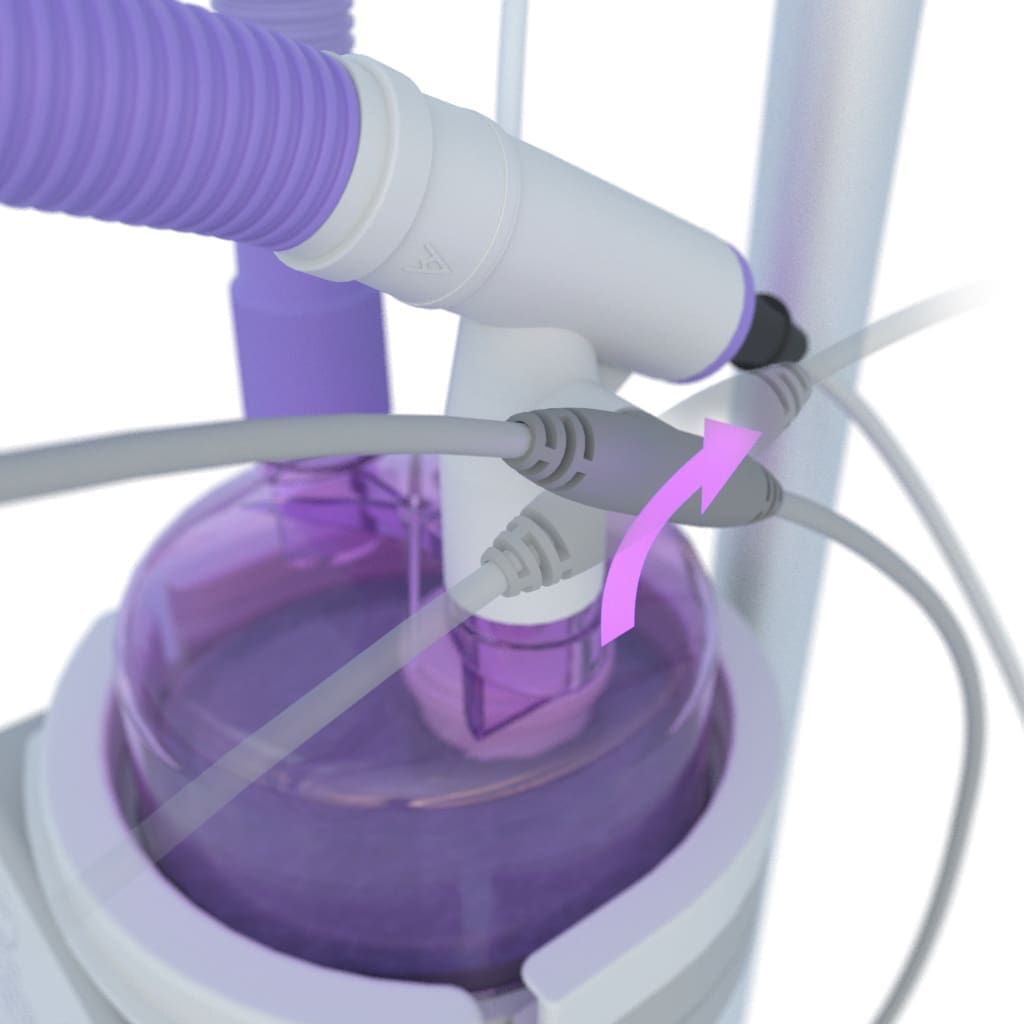

Introduzca la sonda de temperatura y gírela un cuarto de vuelta para fijarla en su sitio.

3D rendering of the heater humidifier with the temperature probe being turned 90 degree anti clockwise
7

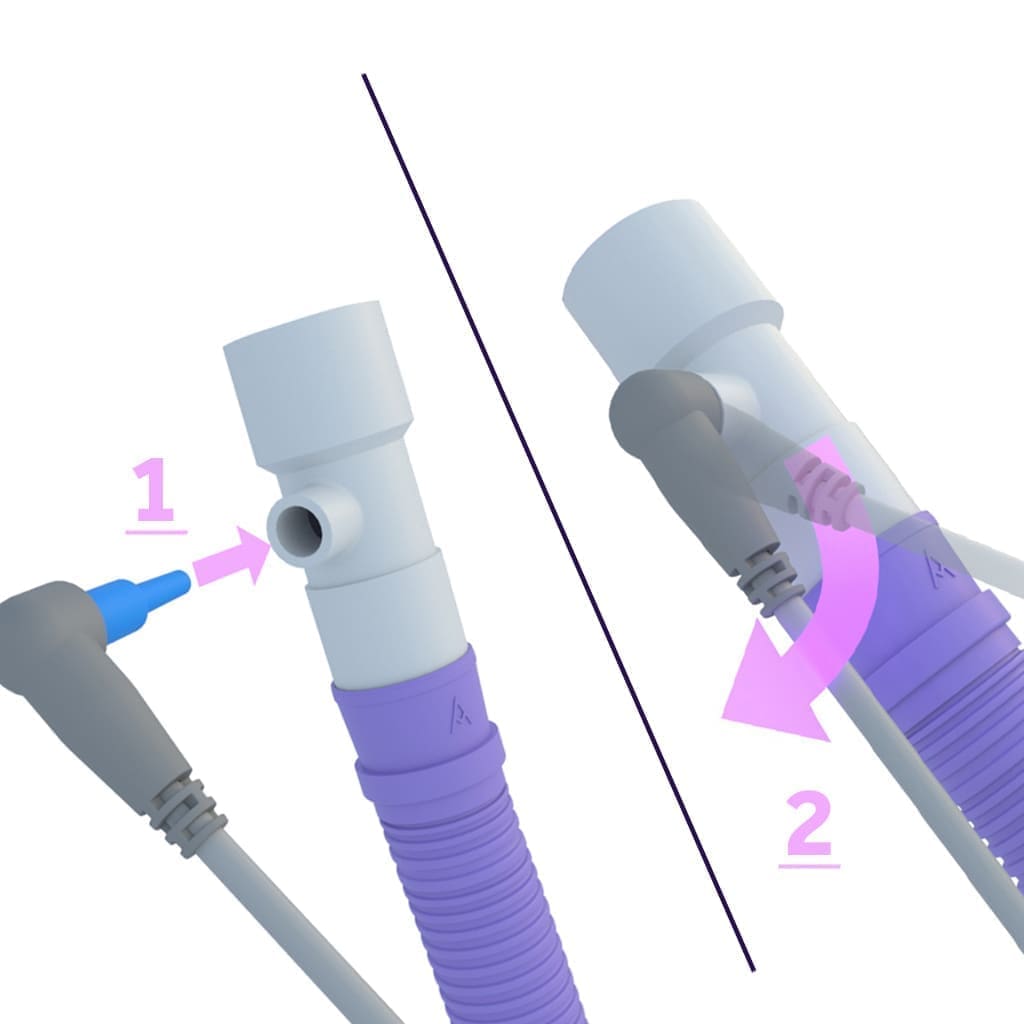

Conecte la sonda de temperatura a la conexión en el extremo del circuito. De nuevo, introdúzcala y gírela un cuarto de vuelta para fijarla en su sitio. El cable que ha asegurado al ramal, siguiendo los pasos 6 y 7, NO se tira a la basura tras usarlo. Descontamínalo siguiendo las indicaciones del fabricante.

3D rendering of the heater humidifier with the temperature probe being turned 90 degree anti clockwise
8

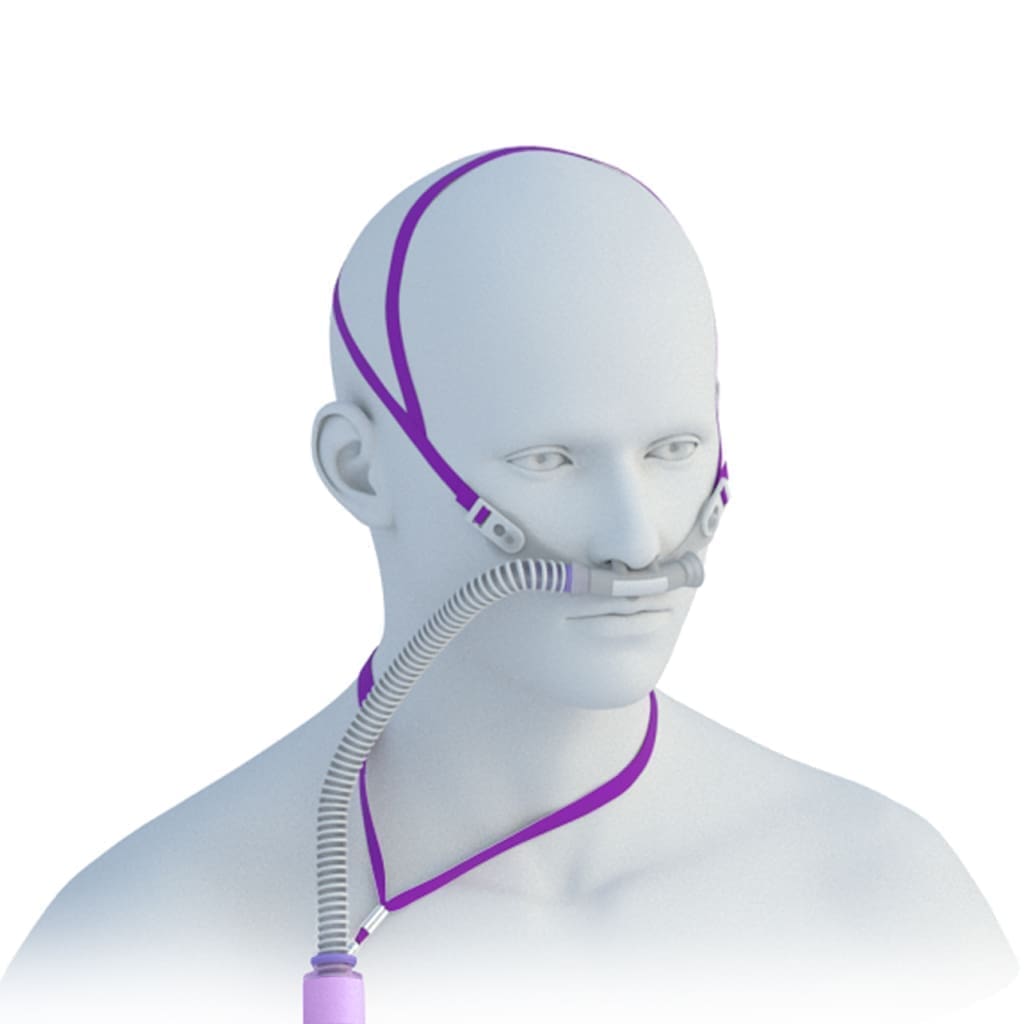

Ajuste la cánula de AquaNASE® al paciente (véase el manual de uso relacionado para más instrucciones de montaje si es necesario).

3D rendering of a man wearing a nasal cannula
9

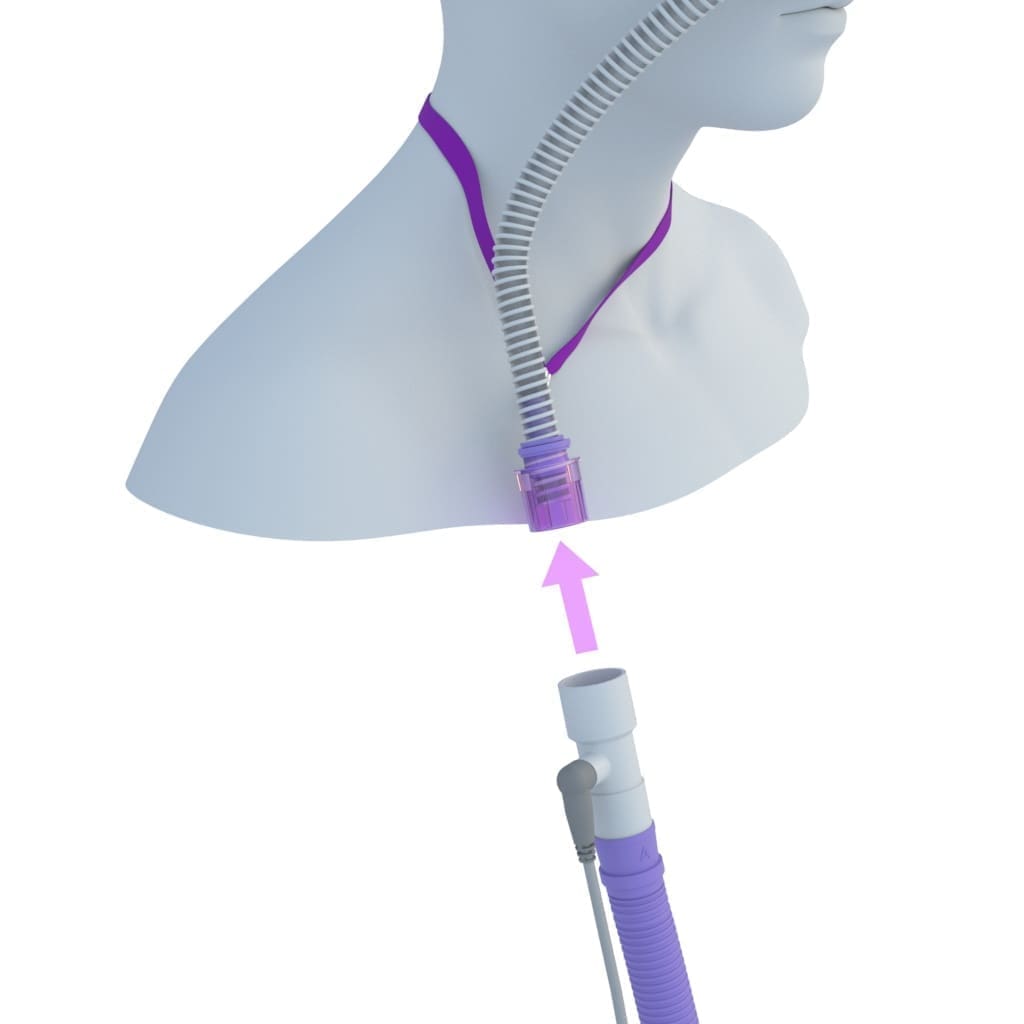

En primer lugar, inicie la terapia con el FD140i® de AquaVENT (véase el manual de uso relacionado). A continuación, compruebe que hay flujo de gas y conecte el extremo del paciente del circuito a la cánula de AquaNASE®.

3D rendering of a man wearing a nasal cannula with a circuit being attached
10

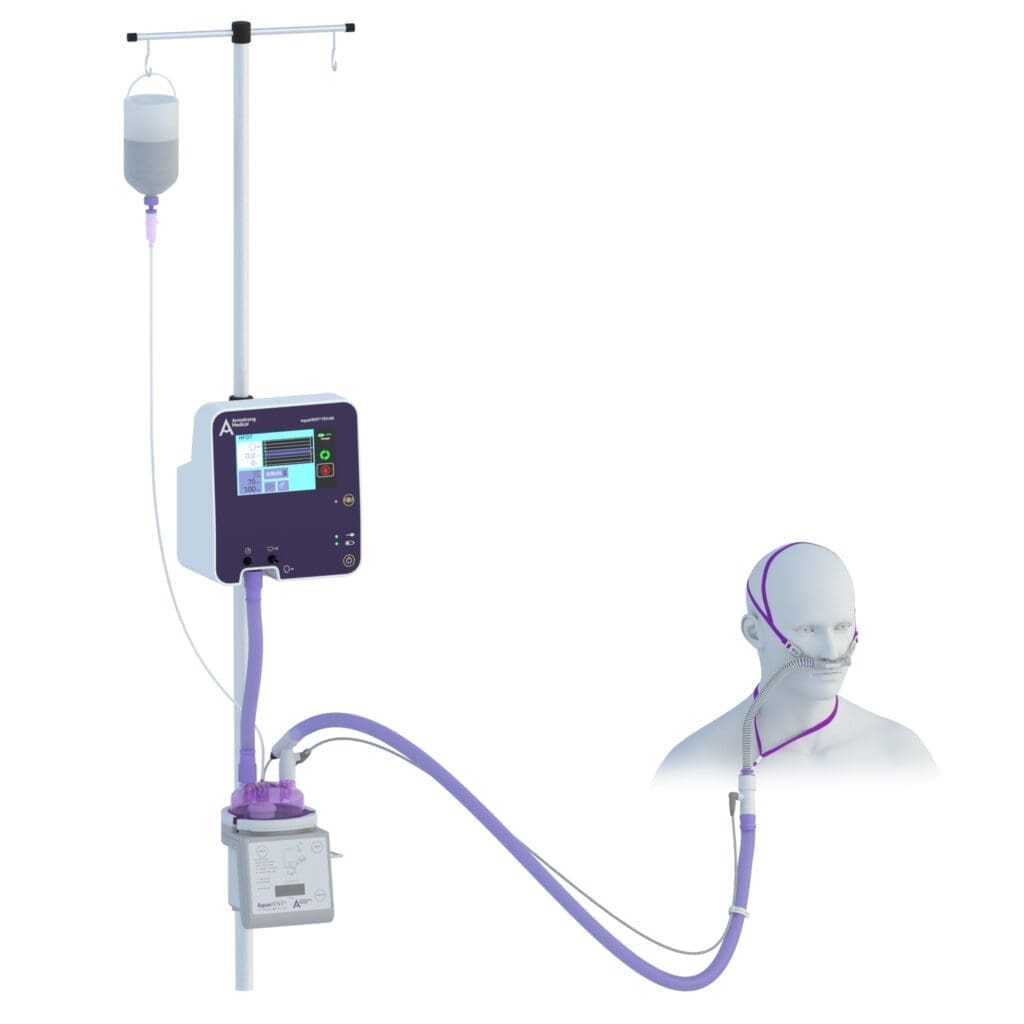

Configuración completa.

3D rendering of the full HFOT set up on the AquaVENT FD140i
